Pompy ciepła to nowoczesne i coraz popularniejsze rozwiązanie w dziedzinie ogrzewania budynków. Ich działanie opiera się na zasadzie przenoszenia energii cieplnej z jednego miejsca do drugiego, a nie na jej wytwarzaniu w tradycyjny sposób. Dzięki temu są one nie tylko ekologiczne, ale również ekonomiczne w eksploatacji. Zrozumienie mechanizmu ich pracy pozwala docenić innowacyjność tej technologii i świadomie wybrać odpowiedni system dla swojego domu.
Kluczowym elementem pompy ciepła jest jej zdolność do wykorzystania odnawialnych źródeł energii, takich jak powietrze, woda czy grunt. Nawet w niskich temperaturach otoczenia zawarte w tych źródłach ciepło może zostać efektywnie odebrane i przekazane do systemu grzewczego budynku. Proces ten odbywa się przy udziale czynnika roboczego, który krąży w zamkniętym obiegu, ulegając cyklicznym zmianom stanu skupienia i temperatury.
W przeciwieństwie do tradycyjnych kotłów, które spalają paliwa kopalne, generując przy tym szkodliwe emisje, pompy ciepła działają na zasadzie termodynamicznej. Pobierają one energię z otoczenia, a następnie, przy niewielkim zużyciu energii elektrycznej potrzebnej do napędu kompresora, przekazują ją do systemu grzewczego. Ta metoda pozwala na uzyskanie znacznie wyższej efektywności energetycznej, mierzonej współczynnikiem COP (Coefficient of Performance), który określa stosunek uzyskanej energii cieplnej do zużytej energii elektrycznej.
W niniejszym artykule zgłębimy tajniki działania pomp ciepła, wyjaśnimy poszczególne etapy cyklu termodynamicznego oraz omówimy różne rodzaje dostępnych na rynku urządzeń. Przyjrzymy się również czynnikom wpływającym na ich efektywność i podpowiemy, na co zwrócić uwagę przy wyborze odpowiedniego systemu dla swojego domu. Celem jest dostarczenie kompleksowej wiedzy, która pozwoli zrozumieć, jak działają pompy ciepła i dlaczego stanowią one przyszłość ogrzewania.
W jaki sposób pompy ciepła pobierają energię z otoczenia?
Podstawą działania każdej pompy ciepła jest zdolność do ekstrakcji ciepła z otoczenia, nawet wtedy, gdy temperatura zewnętrzna jest stosunkowo niska. Proces ten jest możliwy dzięki zastosowaniu specjalnego czynnika roboczego, który ma bardzo niską temperaturę wrzenia. Czynnik ten, będący zazwyczaj mieszaniną gazów, krąży w zamkniętym obiegu urządzenia i odgrywa kluczową rolę w całym procesie.
Pierwszym etapem jest parownik pompy ciepła. W tym elemencie czynnik roboczy przyjmuje ciepło z zewnętrznego źródła – może to być powietrze atmosferyczne, woda z gruntu lub zbiornika wodnego, albo ciepło geotermalne z głębi ziemi. Nawet jeśli temperatura powietrza wynosi zaledwie kilka stopni Celsjusza na plusie, jest ona wciąż wystarczająca, aby czynnik roboczy zaczął wrzeć i zamieniać się w gaz. Im wyższa temperatura źródła ciepła, tym efektywniej przebiega ten proces.
Kolejnym kluczowym elementem jest kompresor. Po przejściu przez parownik, czynnik roboczy w postaci gazu o niskim ciśnieniu i umiarkowanej temperaturze trafia do kompresora. To właśnie kompresor, napędzany energią elektryczną, jest sercem pompy ciepła. Jego zadaniem jest sprężenie gazu, co prowadzi do znaczącego wzrostu jego ciśnienia i temperatury. W tym momencie czynnik roboczy staje się gorącym gazem o wysokiej energii.
Po sprężeniu, gorący gaz trafia do skraplacza. W skraplaczu czynnik roboczy oddaje swoje zgromadzone ciepło do systemu grzewczego budynku, na przykład do instalacji centralnego ogrzewania lub podgrzewania wody użytkowej. Podczas oddawania ciepła, gaz ponownie skrapla się, przechodząc w stan ciekły, ale nadal pod wysokim ciśnieniem. To właśnie ten etap pozwala na efektywne ogrzewanie naszego domu.
Ostatnim elementem cyklu jest zawór rozprężny. Jest to element, który obniża ciśnienie czynnika roboczego w stanie ciekłym. W wyniku tego procesu temperatura cieczy również spada, przygotowując ją do ponownego obiegu w parowniku i rozpoczęcia całego cyklu od nowa. W ten sposób pompa ciepła nieustannie przenosi energię cieplną z otoczenia do wnętrza budynku, zapewniając komfortowe warunki.
Zrozumienie zasady działania pomp ciepła dla efektywnego ogrzewania
Cykl pracy pompy ciepła można podzielić na cztery podstawowe etapy, które nieustannie się powtarzają. Pierwszym etapem jest parowanie, podczas którego czynnik roboczy, znajdujący się w obiegu zamkniętym, odbiera ciepło z niskotemperaturowego źródła, takiego jak powietrze, woda lub grunt. Nawet przy ujemnych temperaturach zewnętrznych, energia cieplna jest obecna i może zostać wykorzystana. Czynnik roboczy, dzięki swojej niskiej temperaturze wrzenia, zmienia stan skupienia z ciekłego na gazowy.
Następnym etapem jest sprężanie. Gazowy czynnik roboczy trafia do sprężarki, która zwiększa jego ciśnienie i temperaturę. To właśnie sprężarka jest elementem, który zużywa energię elektryczną, niezbędną do działania pompy ciepła. Energia elektryczna jest wykorzystywana do napędu sprężarki, a nie do bezpośredniego wytwarzania ciepła. Dzięki temu pompy ciepła mogą być nawet kilkukrotnie bardziej wydajne od tradycyjnych grzałek elektrycznych.
Kolejnym etapem jest skraplanie. Gorący gaz o wysokim ciśnieniu przepływa do skraplacza, gdzie oddaje ciepło do systemu grzewczego budynku, na przykład do instalacji centralnego ogrzewania lub podgrzewania wody użytkowej. W wyniku oddania ciepła, czynnik roboczy ponownie zmienia stan skupienia z gazowego na ciekły, ale nadal pozostaje pod wysokim ciśnieniem.
Ostatnim etapem jest rozprężanie. W tym momencie ciekły czynnik roboczy przepływa przez zawór rozprężny, gdzie jego ciśnienie i temperatura gwałtownie spadają. Po przejściu przez zawór rozprężny, czynnik roboczy jest gotowy do ponownego obiegu w parowniku i rozpoczęcia całego cyklu od początku. Ten ciągły proces pozwala na efektywne i ekologiczne ogrzewanie domu.
Jakie są rodzaje pomp ciepła i ich specyfika działania?
Pompy ciepła występują w kilku głównych rodzajach, które różnią się sposobem pozyskiwania energii z otoczenia. Wybór odpowiedniego typu zależy od dostępnych zasobów, warunków gruntowych, a także indywidualnych potrzeb i budżetu inwestora. Każdy rodzaj pompy ciepła działa na podobnej zasadzie termodynamicznej, ale wykorzystuje inne źródła ciepła, co wpływa na ich wydajność i koszt instalacji.
Najczęściej spotykane są pompy ciepła typu powietrze-woda. Te urządzenia pobierają ciepło bezpośrednio z powietrza atmosferycznego, nawet przy ujemnych temperaturach. Następnie, za pomocą wymiennika ciepła, przekazują je do instalacji grzewczej budynku, zazwyczaj do systemu centralnego ogrzewania lub ogrzewania podłogowego, a także do podgrzewania ciepłej wody użytkowej. Ich zaletą jest stosunkowo niski koszt instalacji i możliwość montażu w istniejących budynkach bez konieczności przeprowadzania skomplikowanych prac ziemnych. Wadą może być nieco niższa efektywność w bardzo niskich temperaturach zewnętrznych.
Kolejnym popularnym typem są pompy ciepła typu grunt-woda, znane również jako pompy geotermalne. Te urządzenia wykorzystują stałą temperaturę gruntu jako źródło ciepła. Energia jest pobierana za pomocą wymienników ciepła umieszczonych pionowo w gruncie (kolektory pionowe) lub poziomo na odpowiedniej głębokości (kolektory poziome). Pompy gruntowe charakteryzują się wysoką stabilnością pracy i efektywnością niezależnie od warunków atmosferycznych, ponieważ temperatura gruntu jest znacznie mniej zmienna niż temperatura powietrza. Ich instalacja jest jednak bardziej kosztowna ze względu na konieczność wykonania odwiertów lub wykopów.
Pompy ciepła typu woda-woda to rozwiązanie wykorzystujące ciepło wód podziemnych lub powierzchniowych (np. jezior, rzek). Wymaga to dostępu do odpowiedniego źródła wody i wykonania dwóch odwiertów – jednego do poboru wody, a drugiego do jej zrzutu po odebraniu ciepła. Pompy tego typu są bardzo efektywne, ponieważ temperatura wody jest zazwyczaj wyższa i stabilniejsza niż temperatura powietrza. Jednakże, ich zastosowanie jest ograniczone do lokalizacji z dostępem do odpowiednich zasobów wodnych, a instalacja może być skomplikowana i kosztowna.
Istnieją również pompy ciepła typu powietrze-powietrze, które działają na podobnej zasadzie jak klimatyzatory z funkcją grzania. Pobierają ciepło z powietrza zewnętrznego i przekazują je bezpośrednio do powietrza wewnątrz budynku. Są one najczęściej stosowane do ogrzewania mniejszych pomieszczeń lub jako uzupełnienie istniejącego systemu grzewczego. Ich efektywność jest uzależniona od temperatury zewnętrznej.
Jakie czynniki wpływają na efektywność pracy pomp ciepła?
Efektywność działania pompy ciepła jest złożonym zagadnieniem, na które wpływa wiele czynników. Kluczowe jest zrozumienie, że urządzenie to nie generuje ciepła, lecz je przenosi, a jego wydajność jest mierzona współczynnikiem COP (Coefficient of Performance). COP określa stosunek ilości uzyskanej energii cieplnej do ilości zużytej energii elektrycznej do napędu pompy. Im wyższy wskaźnik COP, tym bardziej efektywne jest urządzenie.
Jednym z najważniejszych czynników wpływających na COP jest temperatura źródła dolnego, czyli temperatura odnawialnego źródła energii, z którego pompa pobiera ciepło. Im wyższa jest temperatura powietrza, wody lub gruntu, tym łatwiej i efektywniej pompa może odebrać energię cieplną. Dlatego też pompy ciepła gruntowe i wodne, które korzystają ze stabilniejszych i często wyższych temperatur, zazwyczaj osiągają wyższe wartości COP niż pompy powietrzne, których wydajność spada wraz ze spadkiem temperatury zewnętrznej.
Kolejnym istotnym aspektem jest temperatura pracy systemu grzewczego, czyli temperatura zasilania systemu grzewczego (tzw. temperatura źródła górnego). Pompy ciepła najlepiej współpracują z niskotemperaturowymi systemami grzewczymi, takimi jak ogrzewanie podłogowe lub ścienne, gdzie wystarczająca jest temperatura zasilania rzędu 30-40°C. Im wyższa temperatura potrzebna do ogrzania budynku, tym więcej energii musi zużyć pompa ciepła, co obniża jej COP. Dlatego też przy modernizacji starszych budynków z tradycyjnymi grzejnikami, często zaleca się ich wymianę na systemy niskotemperaturowe.
Jakość i prawidłowy montaż instalacji mają niebagatelne znaczenie. Niewłaściwie dobrana moc pompy, nieprawidłowo wykonana instalacja grzewcza lub z zasilaniem, a także błędy w wykonaniu przyłączy do źródła dolnego mogą znacząco obniżyć efektywność całego systemu. Ważne jest, aby dobór i montaż pompy ciepła powierzyć doświadczonym specjalistom, którzy uwzględnią specyfikę budynku i warunki lokalne.
Rodzaj i stan izolacji termicznej budynku odgrywają kluczową rolę w zapotrzebowaniu na ciepło. Dobrze zaizolowany budynek wymaga mniejszej ilości energii do ogrzania, co oznacza, że pompa ciepła będzie pracować z mniejszym obciążeniem i osiągać wyższą efektywność. Regularne przeglądy techniczne i konserwacja pompy ciepła również pomagają utrzymać jej optymalną wydajność przez długie lata.
Jakie są korzyści płynące z zastosowania pomp ciepła?
Wybór pompy ciepła jako systemu grzewczego niesie ze sobą szereg znaczących korzyści, które sprawiają, że jest to coraz popularniejsze rozwiązanie zarówno w nowych budynkach, jak i przy modernizacji istniejących obiektów. Przede wszystkim, pompy ciepła są niezwykle przyjazne dla środowiska. Wykorzystują one odnawialne źródła energii, takie jak ciepło zawarte w powietrzu, wodzie czy gruncie, co oznacza znaczną redukcję emisji dwutlenku węgla i innych szkodliwych substancji w porównaniu do tradycyjnych systemów opartych na spalaniu paliw kopalnych.
Znaczącą zaletą jest również ekonomia eksploatacji. Pomimo początkowych kosztów inwestycji, pompy ciepła charakteryzują się niskimi rachunkami za ogrzewanie. Dzieje się tak, ponieważ większość energii cieplnej pobieranej jest z otoczenia, a jedynie niewielka część energii elektrycznej jest zużywana do napędu urządzenia. W praktyce oznacza to, że za każdą jednostkę zużytej energii elektrycznej pompa ciepła jest w stanie dostarczyć od 3 do nawet 5 jednostek energii cieplnej, co przekłada się na znaczne oszczędności w porównaniu do ogrzewania elektrycznego czy nawet gazowego.
Bezpieczeństwo użytkowania to kolejny ważny aspekt. Pompy ciepła nie wymagają magazynowania paliwa, co eliminuje ryzyko wybuchu, pożaru czy zaczadzenia. Urządzenia te pracują w sposób automatyczny, nie generują spalin i nie wymagają regularnego czyszczenia komina. Ich działanie jest ciche i dyskretne, co podnosi komfort mieszkańców.
Warto również wspomnieć o wszechstronności zastosowań. Pompy ciepła mogą służyć nie tylko do ogrzewania pomieszczeń, ale również do podgrzewania ciepłej wody użytkowej. Niektóre modele, zwłaszcza rewersyjne pompy ciepła typu powietrze-woda, oferują również funkcję chłodzenia latem, działając jako klimatyzator. To sprawia, że jedno urządzenie może zapewnić komfort cieplny przez cały rok.
Długowieczność i niezawodność to kolejne atuty. Nowoczesne pompy ciepła są projektowane z myślą o wieloletniej, bezproblemowej eksploatacji. Odpowiednio dobrany i zainstalowany system, przy regularnych przeglądach serwisowych, może służyć przez kilkadziesiąt lat, stanowiąc stabilne i efektywne źródło ciepła dla domu.
Jakie są sposoby montażu pomp ciepła w różnych lokalizacjach?
Sposób montażu pompy ciepła jest ściśle związany z jej typem i rodzajem źródła dolnego, z którego będzie ona pozyskiwać energię cieplną. Każda lokalizacja i budynek wymaga indywidualnego podejścia, aby zapewnić optymalną wydajność i trwałość instalacji. Profesjonalny montaż jest kluczowy dla prawidłowego działania całego systemu.

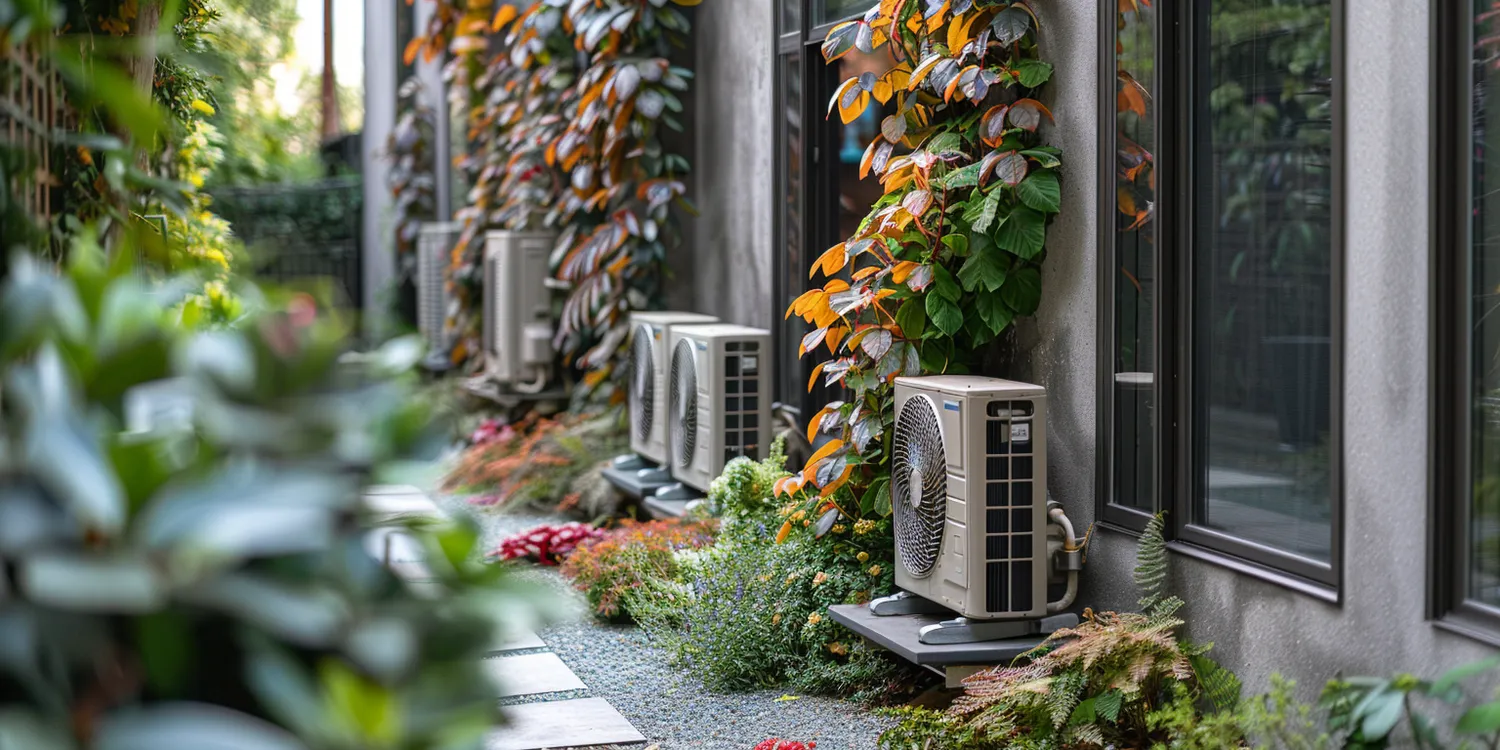

Pompy ciepła typu powietrze-woda wymagają montażu jednostki zewnętrznej, która będzie miała swobodny dostęp do powietrza atmosferycznego. Jednostka ta jest zazwyczaj umieszczana na zewnątrz budynku, na fundamencie lub specjalnym stelażu. Ważne jest, aby zapewnić odpowiednią odległość od ścian i innych przeszkód, które mogłyby ograniczać przepływ powietrza. Wewnątrz budynku montuje się jednostkę wewnętrzną, która zawiera wymiennik ciepła, pompę obiegową oraz sterownik. Połączenie jednostek odbywa się za pomocą przewodów freonowych i instalacji wodnej.
Instalacja pomp ciepła typu grunt-woda jest bardziej skomplikowana i wymaga prac ziemnych. W przypadku kolektorów poziomych, konieczne jest wykopanie szerokiego rowu na odpowiedniej głębokości, w którym układane są rury. Im większa powierzchnia kolektora, tym więcej ciepła można odebrać z gruntu. Kolektory pionowe wymagają wykonania odwiertów geologicznych na znaczną głębokość. Po wykonaniu prac ziemnych, rury są podłączane do pompy ciepła znajdującej się wewnątrz budynku. Cały system musi być szczelny i wypełniony mieszaniną glikolu z wodą, która krąży w obiegu.
Pompy ciepła typu woda-woda wymagają dostępu do źródła wody, którym może być studnia głębinowa lub zbiornik wodny. W przypadku wód podziemnych, wykonuje się dwa odwierty – jeden do poboru wody, a drugi do jej zrzutu po odebraniu ciepła. Woda z systemu jest przepompowywana do pompy ciepła, gdzie oddaje swoje ciepło czynnikowi roboczemu. Następnie schłodzona woda jest zwracana do źródła. Instalacja wymaga odpowiednich pomp i filtrów, aby zapobiec zanieczyszczeniu systemu.
W przypadku wszystkich typów pomp ciepła, kluczowe jest odpowiednie przygotowanie miejsca montażu jednostki wewnętrznej. Powinna ona być umieszczona w pomieszczeniu suchym, wentylowanym i o odpowiedniej temperaturze, z dostępem do instalacji elektrycznej i hydraulicznej. Ważne jest również zapewnienie miejsca na skropliny, które powstają podczas pracy pompy, zwłaszcza w trybie chłodzenia. Profesjonalny montaż obejmuje również odpowiednie zabezpieczenie instalacji przed mrozem i uszkodzeniami mechanicznymi.
Jakie są najczęstsze problemy i awarie pomp ciepła?
Pompy ciepła, mimo swojej zaawansowanej technologii i wysokiej niezawodności, podobnie jak każde urządzenie mechaniczne, mogą ulec awarii lub wykazywać problemy w trakcie eksploatacji. Zrozumienie najczęstszych przyczyn tych niedogodności pozwala na szybką reakcję i minimalizację ewentualnych konsekwencji, takich jak brak ogrzewania lub wysokie rachunki.
Jednym z częstszych problemów jest niewystarczająca ilość czynnika roboczego w obiegu. Może to wynikać z nieszczelności instalacji, uszkodzeń mechanicznych lub błędów podczas montażu. Objawem niedoboru czynnika jest zazwyczaj spadek wydajności grzewczej pompy, a także nieprawidłowe działanie manometrów. W przypadku stwierdzenia takiego problemu, konieczne jest wezwanie fachowca, który zlokalizuje i usunie nieszczelność, a następnie uzupełni czynnik roboczy.
Innym potencjalnym problemem są awarie sprężarki. Sprężarka jest sercem pompy ciepła i jej uszkodzenie jest zazwyczaj najpoważniejszą i najdroższą awarią. Przyczyną może być przepięcie elektryczne, przegrzanie, zużycie eksploatacyjne lub brak odpowiedniego smarowania. Objawy awarii sprężarki to zazwyczaj brak reakcji urządzenia, nietypowe dźwięki (stukanie, wycie) lub nadmierne nagrzewanie się obudowy. W takiej sytuacji zazwyczaj konieczna jest wymiana sprężarki.
Problemy z wentylatorem jednostki zewnętrznej również mogą zakłócić pracę pompy ciepła. Zablokowanie łopatek wentylatora przez zanieczyszczenia, uszkodzenie silnika lub awaria kondensatora mogą prowadzić do braku przepływu powietrza, co obniża efektywność poboru ciepła. W niektórych przypadkach może to spowodować wyłączenie się pompy z powodu przegrzania.
Zamarzanie skroplin w jednostce zewnętrznej, szczególnie w przypadku pomp powietrznych podczas pracy w niskich temperaturach, może prowadzić do zablokowania odpływu i gromadzenia się wody, która następnie zamarza. Może to powodować uszkodzenia mechaniczne i problemy z odprowadzaniem skroplin. Regularne czyszczenie i konserwacja jednostki zewnętrznej pomagają zapobiegać tego typu problemom.
Nieprawidłowe działanie czujników temperatury lub sterownika pompy ciepła może skutkować błędnymi odczytami i nieprawidłowym sterowaniem pracą urządzenia. Może to objawiać się nierównomiernym ogrzewaniem, nadmiernym zużyciem energii lub częstymi wyłączeniami. W takiej sytuacji konieczna jest diagnostyka i ewentualna wymiana uszkodzonych podzespołów przez wykwalifikowanego serwisanta.
